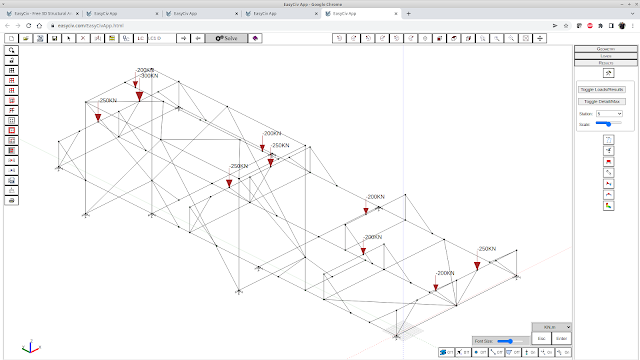

EasyCiv e безплатно прилежиние за 3D структурен анализ на конструкции тип ферми
EasyCiv е безплатен онлайн софтуер за структурен анализ за настолни компютри, мобилни устройства и таблети. С браузъра Chrome вече можете да създавате, анализирате, запазвате, зареждате и отпечатвате свои собствени 3D структури на различни платформи. Приложението EasyCiv автоматично ще се актуализира до най-новата версия, когато е свързано с интернет.

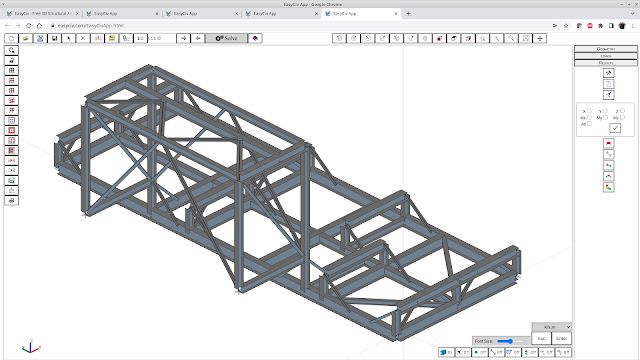

Можете да създадете своя модел с удобен за потребителя интерфейс само с няколко щраквания, без предишен опит или познания за софтуер за структурен анализ. Например, за да създадете орган, просто трябва да щракнете върху платното, за да активирате програмата, въведете "L" или число, преместете мишката, за да получите посоката, след това натиснете "ENTER", член Вие нарисувате себе си. . Щракнете, можете лесно да свържете избраните от вас членове. Можете да разгледате най-важните клавишни комбинации тук. Освен това можете не само да дефинирате своето напречно сечение, но можете да използвате и пълния вътрешен списък на напречните сечения на стоманените греди.
Програмата лесно споделя данни с Excel и AutoCAD (формат DXF). , и можете да го използвате, за да копирате данни в клипборда и след това да ги поставите в Excel, или щракнете и щракнете с десния бутон върху електронната таблица, за да поставите съдържанието на Excel в електронната таблица. Лесен обмен на данни с друг структуриран софтуер.
Техническа реализация

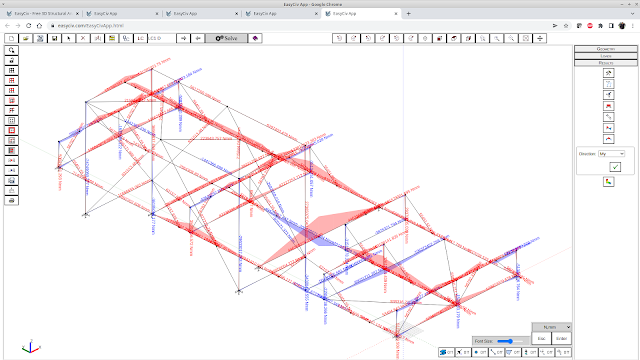

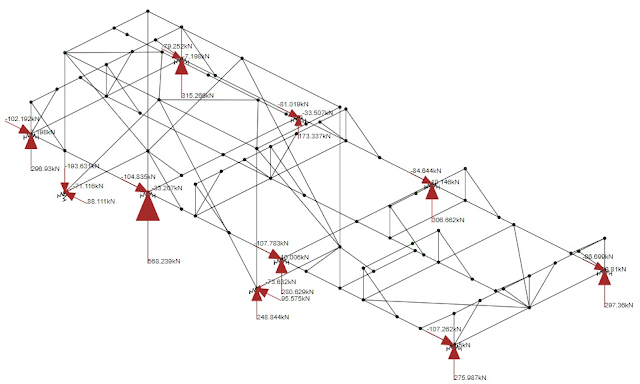

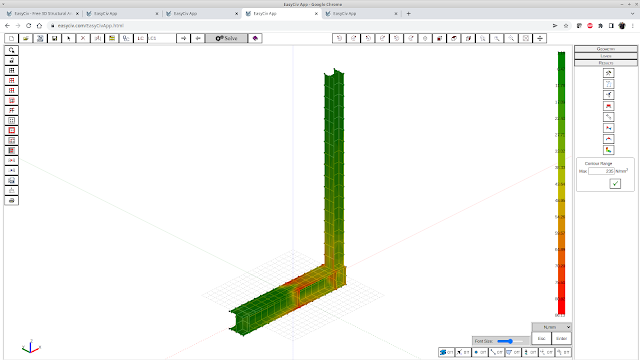

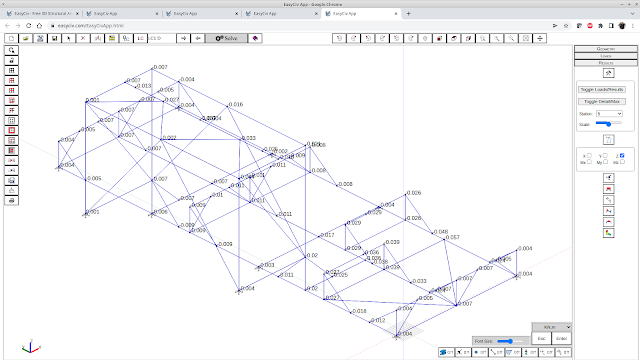

Като метод за структурен анализ, методът на матричната коравина е особено подходящ за автоматизиран компютърен анализ на сложни структури, включително статично неопределени видове. Това е матричен метод, който използва съотношения на елементите за изчисляване на силите на членовете и структурните преходи. За да се приложи методът, системата трябва да бъде моделирана като набор от по-прости, идеализирани елементи, свързани с възли. Свойствата на твърдостта на материала на тези елементи след това се комбинират от матричната математика в матрично уравнение, което контролира естеството на цялата идеализирана структура. Чрез решаването на това уравнение могат да се определят неизвестни преходи и сили на конструкцията. EasyCiv използва метода на матричната коравина за изчисляване на реакциите на елементите, отклоненията и силите. След анализа могат да се покажат диаграми на въртящ момент, срязване, реакция, ос и отклонение. Можете също да видите анимирани диаграми на отклонение.
Тъй като матрицата на коравината в метода на матричната коравина е относително голяма разредена матрица, е по-малко възможно да се манипулират алгоритмите на стандартната матрица на плътността. Специализирани алгоритми и структури от данни се използват за съхраняване и манипулиране на фрагменти от матрица. Използва се и итеративен метод за увеличаване на уравнението на твърдостта за повишаване на ефективността. Всички функции добавят мощен инструмент за анализ.
Забележка: Easyciv е предназначен да ви помогне с вашия анализ и симулация и не замества вашата професионална преценка или вашия собствен независим анализ, симулация или други дейности, включително тези, свързани със стреса, безопасността и използването на продукта.
Стартирайте приложението тук.
Линк към официален саит на EasyCiv може да намерите тук.
